Проталкиваемые системы видеодиагностики и телеинспекции
Проталкиваемые системы телеинспекции труб предназначены для проведения различных исследований коммуникаций, в том числе обследований и видеодиагностики технического состояния таких объектов, как водопроводные или газовые магистрали, канализации, вентиляции, дымоходы, скважины и т.д. Характеристики и комплектующие Проталкиваемые системы видеоинспекции отличаются компактностью, надежностью, простотой в эксплуатации, высокой степенью проходимости в отличие от самоходных роботов. Однако проталкиваемая телеинспекция имеет одно ограничение — определенное расстояние исследования, редко превышающее показатель в 90 метров, дальнейшее проталкивание достаточно проблематично и ограничено длиной кабеля. Использовать оборудование можно в трубопроводах диаметра большего чем размеры камеры. При использовании камеры с функцией поворота появляется дополнительная возможность для получения большей информации о состоянии объекта. Качество поступающей информации напрямую зависит от состояния стенок обследуемой трубы и цвета стен, вместе с камерой используется диодное освещение для подсветки исследуемой области. Облегчить продвижение аппарата по объекту исследования призван специальный штырь, используемый в боковых отводах. Элементы комплектации:

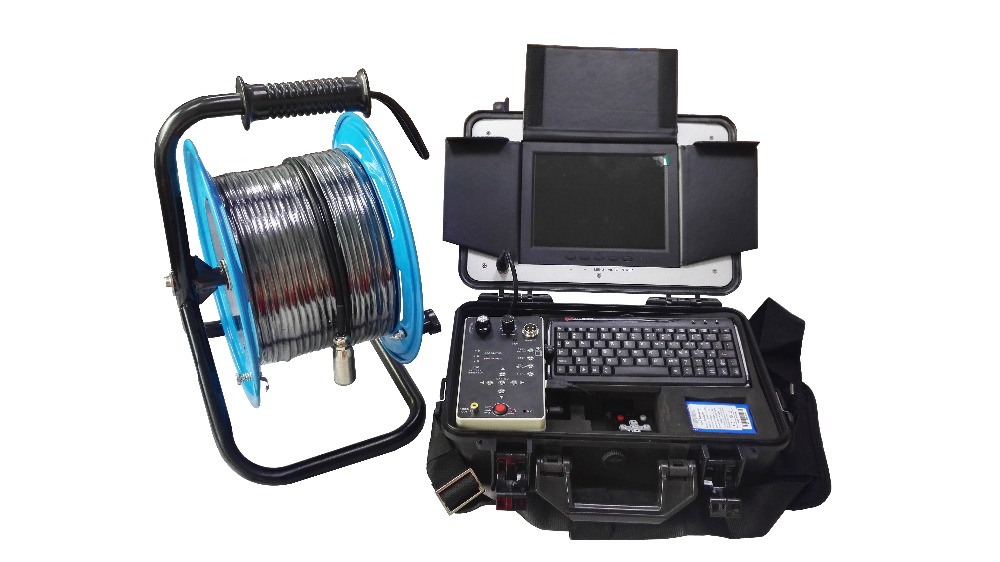

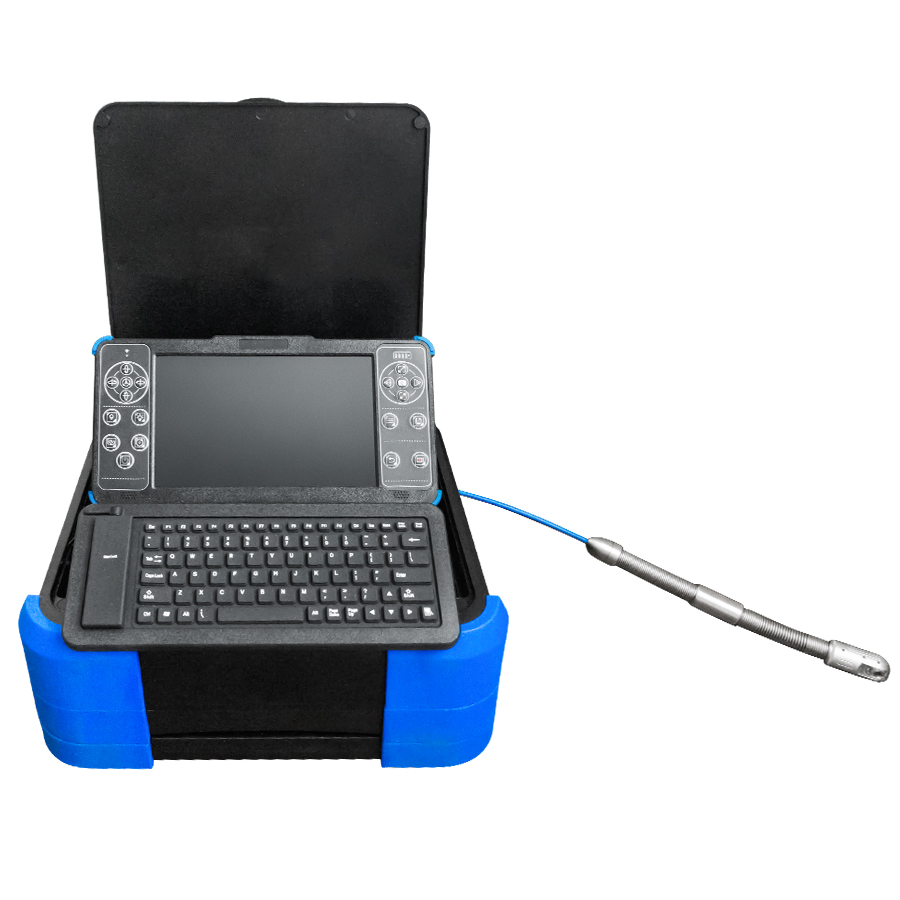

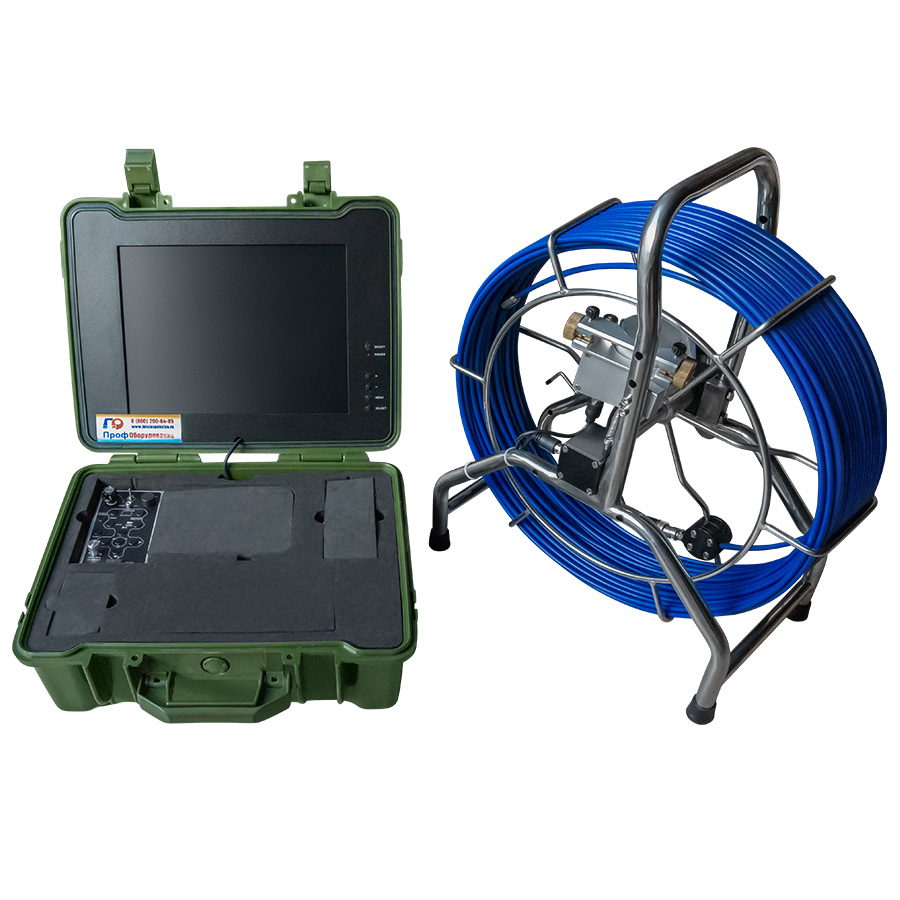

Камера со съемной частью, транслирующая видеосигнал.
Кабель армированный, скрученный в барабан, одним концом закрепленный на видеосистеме.
Панель управления, предназначенная для регулировки работы видео оборудования. Программное обеспечение выполняет функции записи, компьютерной обработки поступивших данных, оцифровки, хранения.
Принципы работы и преимущества спецоборудования видеоинспекции Дефектоскопия при помощи данного вида приборов, использующих принцип проталкивания проводится так:
К шнуру крепится видеокамера и вводится в ручном режиме в трубу, разматывание происходит посредством механизма на барабане.
Его второй конец закреплен на панели управления прибором, в результате чего становится возможным провести мониторинг в режиме реального времени, сделать запись, оцифровать и сохранить полученные данные.
К возможностям этого устройства с функцией видео наблюдения относится:
способность регулирования скорости продвижения по изучаемому объекту и изменение направления с помощью ручных манипуляций;
возможность регулирования освещения магистрали;
запись изображения на цифровые носители, с указанием времени, даты, длины пути.
Главное преимущество данных систем: выполнение обследований в трубах малого размера, где невозможно использование роботизированных устройств.
