Система телеинспекции Кроулер S300 (Великобритания) робот

• Видеоинспекция трубопроводов диаметром 150 – 1000 мм и длиной до 250 м
• Привод на все колеса
• Кабель с кевларовым покрытием
• Несколько комплектов колес
• Водонепроницаемая камера с сапфировым стеклом
• Регулируемая скорость движения тележки
• Камера выдерживает давление 5.5 Бар
• Монитор 10.4 дюйма с разрешением 800х600

Портативная видеоинспекция на колесном ходу S300 предназначена для обследования трубопроводов диаметром от 150 мм до 1000 мм и длиной до 250 мм (зависит от комплектации). Высокое качество сборки, надежная конструкция, отличная маневренность и современные технологии, реализованные в устройстве, гарантируют выполнение профессиональной инспекции в трубопроводах разного назначения. На сегодняшний день это одно из самых высокотехнологичных устройств подобного типа, представленных на рынке.

S300 состоит из следующих модулей:

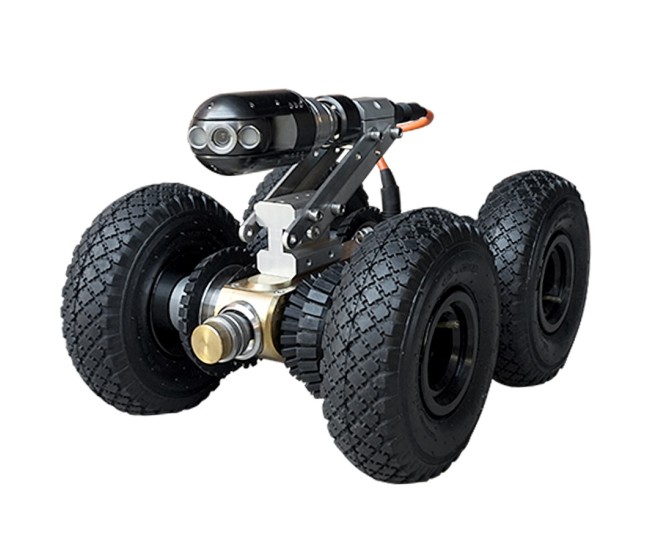

• Тележка на колесном ходу
• Блок управления
• Камера
• Катушка с кабелем
• Кабель
• Комплект колес

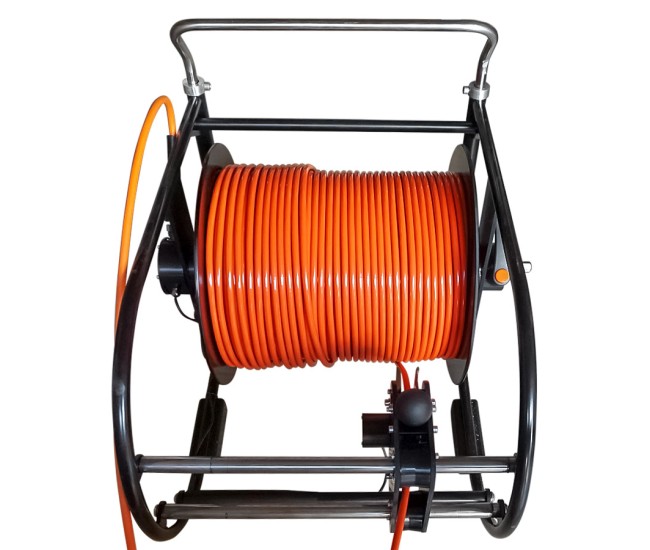

Для того чтобы привести видеоинспекцию в рабочее положение, требуется несколько минут. Прочное, износостойкое покрытие из кевларовых нитей защищает кабель от абразивного износа. Кабель способен воспринимать значительные механические воздействия, не теряя при этом работоспособности. В комплект поставки входит барабан, что исключает переломы и запутывания. Барабан снабжен счетчиком длины кабеля. Устройство поставляется с кабелем длиной 200 или 250 метров.

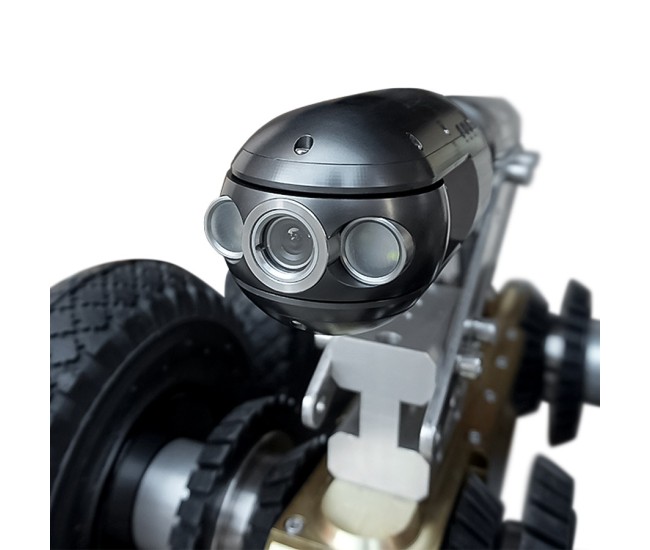

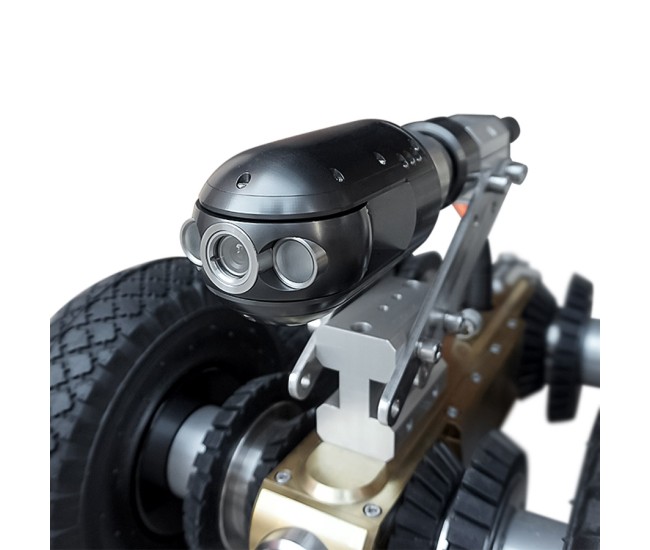

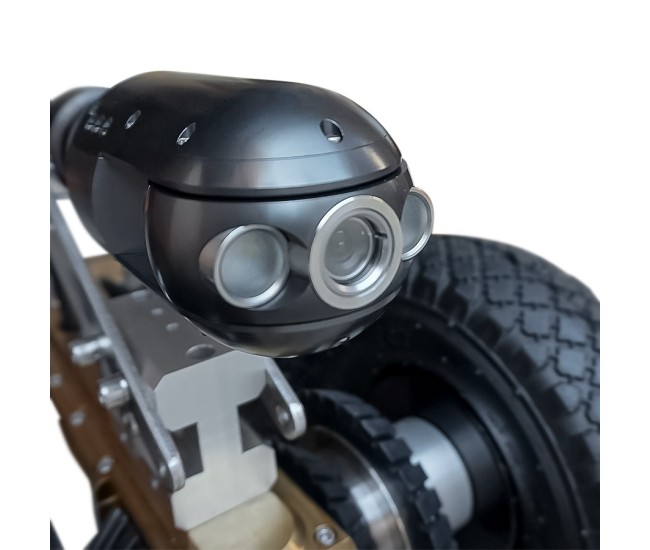

Основная часть устройства - водонепроницаемая CMOS камера – крепится непосредственно на тележке. Она обеспечивает передачу высококонтрастного изображения обследуемых областей на 10,4-дюймовый TFT-монитор. Объектив камеры защищен сапфировым стеклом, устойчивым к царапинам. Корпус камеры изготовлен из стали с антикоррозионным покрытием. Камера полностью водонепроницаема и может выдерживать давление до 5,5 бар. Укомплектована светодиодами последнего поколения с куполообразными линзами, обеспечивающими хорошее, равномерное освещение зон инспекции.

Благодаря модульной конструкции S300 можно достаточно быстро собрать, разобрать и перенастроить под выполнение различных задач. Опционально можно приобрести кабель 250 м и инклинометр (отображает градиент трубы). В зависимости от диаметра трубопровода предусмотрены различные диаметры колес и несколько креплений камеры: фронтальное – для трубопроводов небольшого диаметра, верхнее – для трубопроводов большого диаметра. Тележка снабжена 5-скоростным электродвигателем с максимальным крутящим моментом 15 Нм. Для трубопроводов диаметром 800 мм и выше предусмотрено дополнительное пневматическое колесо. Визуальный контроль осуществляется при помощи TFT-монитора, помещенного в кейс из ударопрочного пластика. Результаты исследования в формате MPEG2 можно сохранить на жесткий диск или USB накопитель. Используемое программное обеспечение совместимо с WinCan и позволяет также вводить до шести страниц текстовой информации.

Технические характеристики:

Камера:

• Высокочувствительный CMOS сенсор
• Разрешение – 720х576
• Освещение – светодиодное, 5 ступеней яркости, до 1100 люмен
• Корпус – водонепроницаемый, с анодированным покрытием
• Максимальное давление 5.5 Бар (55 метров)
• Фокус – от 5 мм до бесконечности
• Вес – 1,2 кг

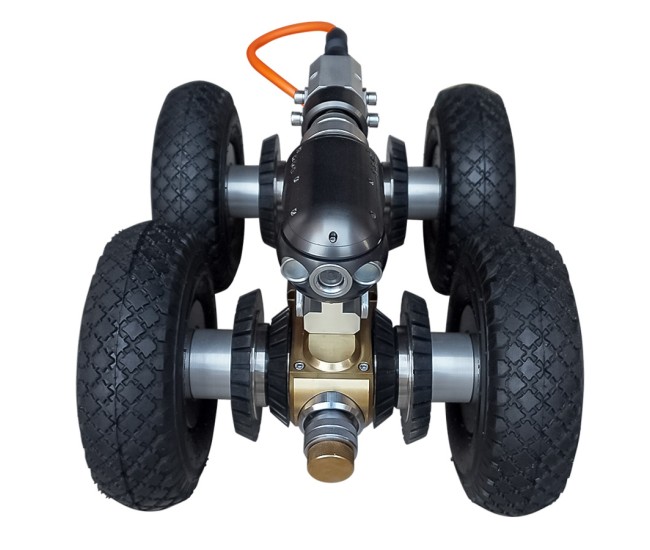

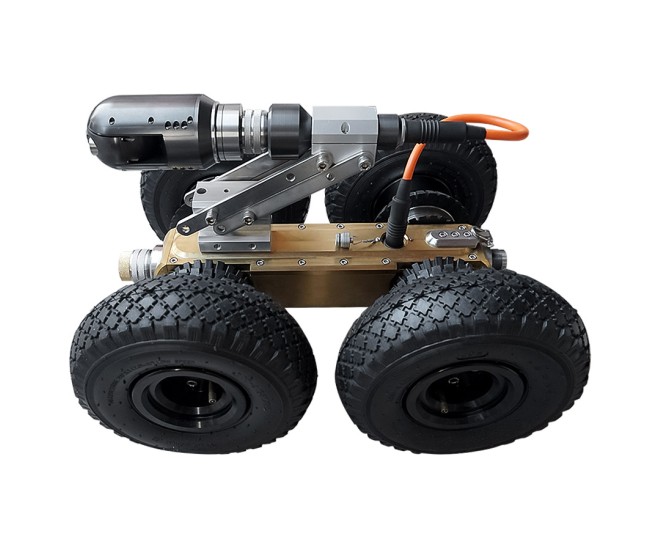

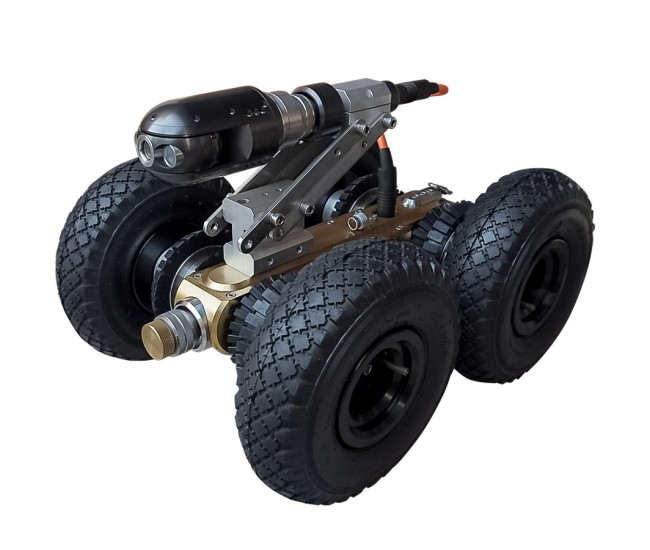

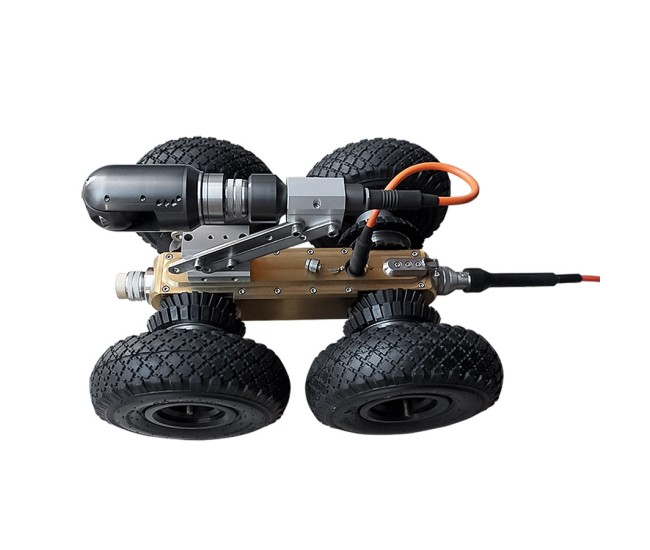

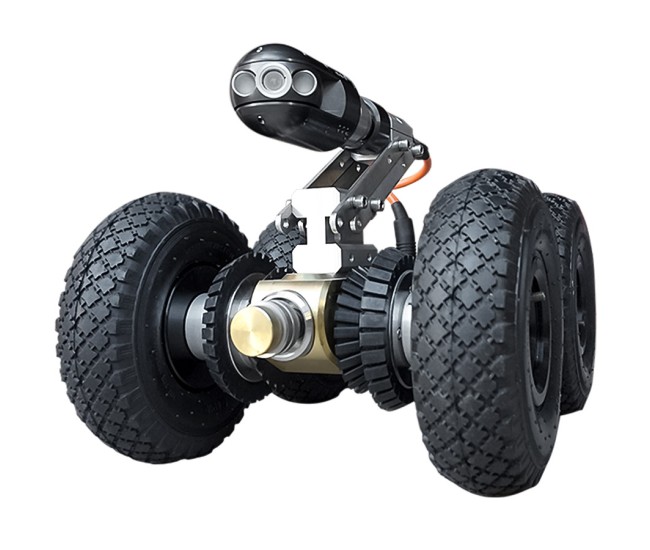

Колесная тележка:

• Корпус – нержавеющая сталь
• Привод - пятискоростной электродвигатель с цепной передачей на заднюю ось, 150 Вт
• Питание – постоянный ток, 48 В
• Максимальный крутящий момент – 15 Нм
• Количество колес – 4 шт. (для инспекции трубопроводов от 800 мм и выше ставится дополнительное пятое колесо)
• Диаметр колес – 137 мм (для трубопроводов до 300 мм), 206 мм (для трубопроводов свыше 300 мм)
• Вес в максимальном снаряжении – 40 кг

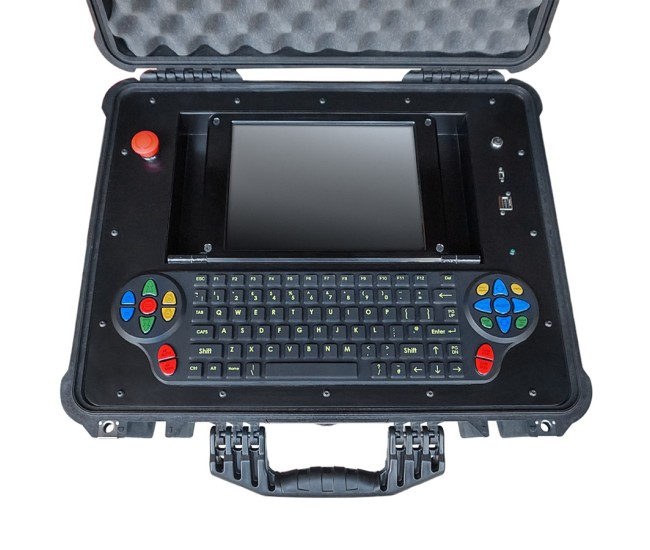

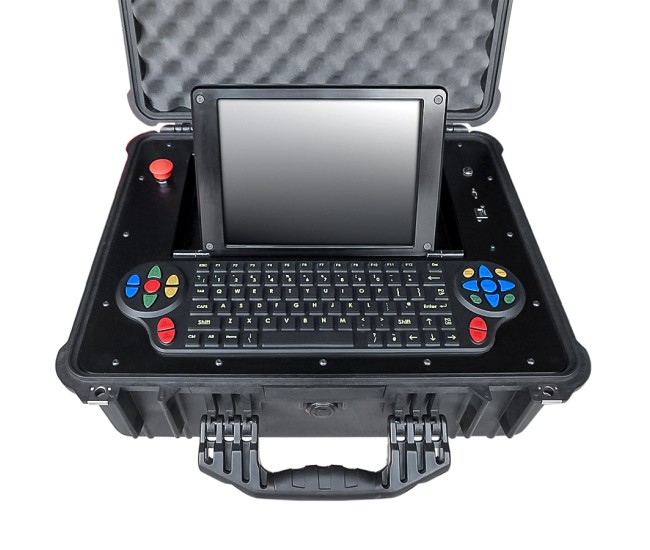

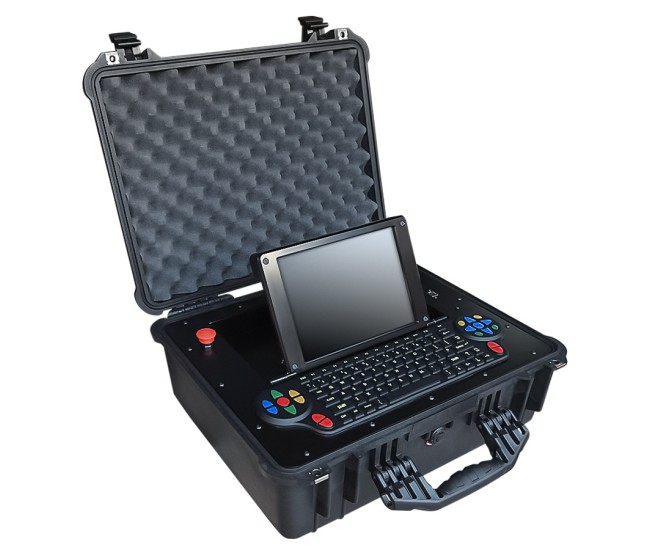

Блок управления:

• Питание – переменный ток, 220 В
• Монитор – 10,4 дюйма, TFT
• Разрешение экрана – 800х600
• Текстовый генератор – 6 страниц
• Формат видео – MPEG2
• Программное обеспечение – совместимо с WinCan
• Хранение данный – жесткий диск, USB накопитель
• Управление:
• Движение тележки
• Фокусировка
• Панорамирование
• Аварийная остановка тележки
• Уровень подсветки

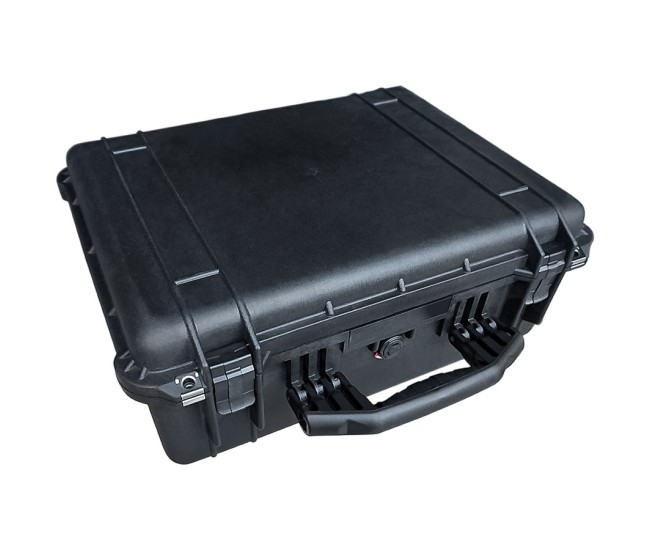

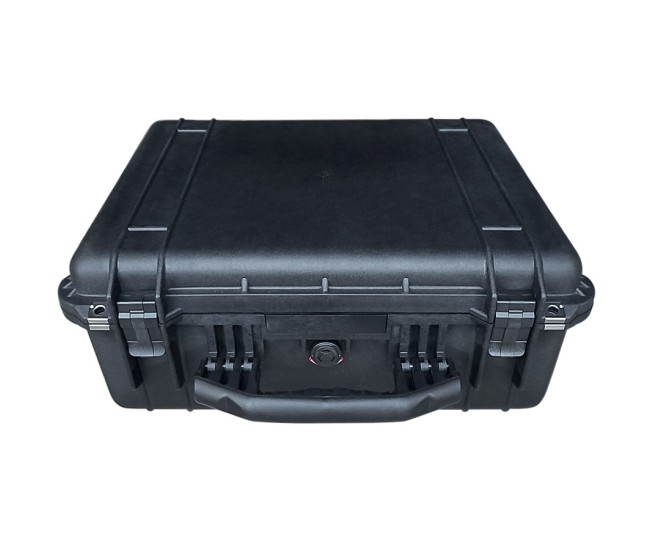

• Кейс из ударопрочного пластика
• Вес – 13 кг

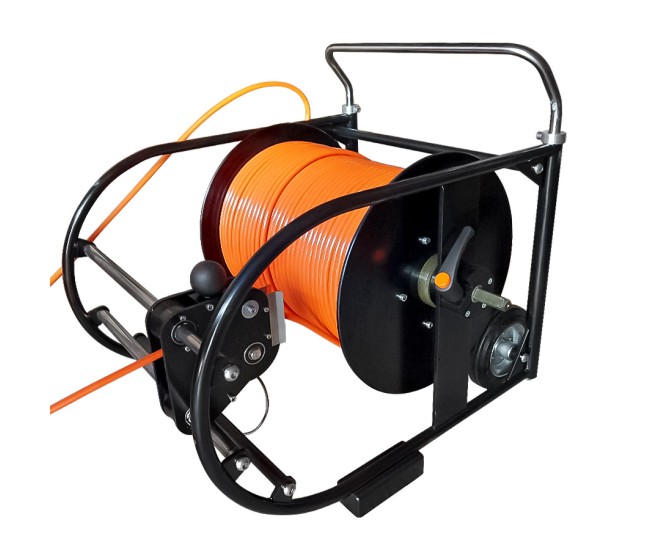

Кабель и барабан:

• Длина – 200 м (опционально – 250 м)
• Кевларовая оплетка
• Минимальный радиус изгиба – 150 мм
• Диаметр кабеля – 9,6 мм
• Конструкция барабана – сталь с антикоррозионным покрытием, алюминиевая бобина
• Счетчик длины кабеля
• Вес – 50 кг

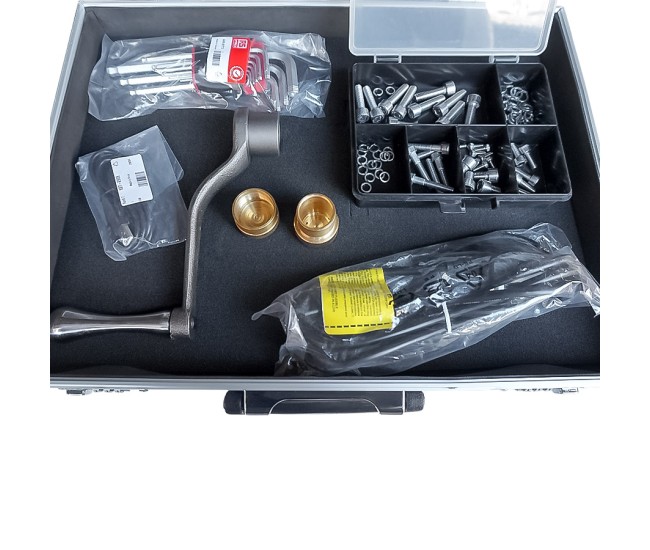

Комплект поставки:

• Камера (поворотная)
• Блок управления
• Комплект колес
• Набор проставок
• Кабель 200 м (опционально 250 м)
• Катушка с кабелем
• Механизм регулировки положения камеры по высоте
• Инклинометр (поставляется опционально)
• Соединительные кабеля
• Кабель питания
• Аксессуары
• Инструкция
