Роботизированная система телеинспекции Кроулер ES5
от
2 950 000 ₽
Включая НДС
По запросу
- ✓ Самоходный робот для телеинспекции труб Ø150–800 мм
- ✓ Поворотная HD-камера 360° / 180°
- ✓ Электрический подъемный механизм камеры
- ✓ Дальность обследования до 300 м
- ✓ Преодоление уклонов до 45°
- ✓ Скорость движения до 15 м/мин
- ✓ Колесные комплекты 3″, 4″ и 6″ (7.6, 10.1, 15.2 см)
Роботизированная система телеинспекции Кроулер ES5 представляет собой комплекс высокой четкости для труб от 150 мм до 800 мм, в котором в качестве основного блока управления используется планшет. Контроллер подключается к остальным компонентам по беспроводной связи. Это обеспечивает отображение и запись видео инспекции в реальном времени, а также контроль состояния кроулера.
В ходе проверки система мгновенно фиксирует изображения дефектов. Отчеты формируются сразу после завершения работы.

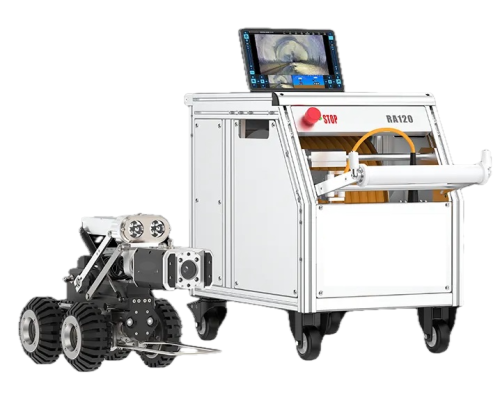

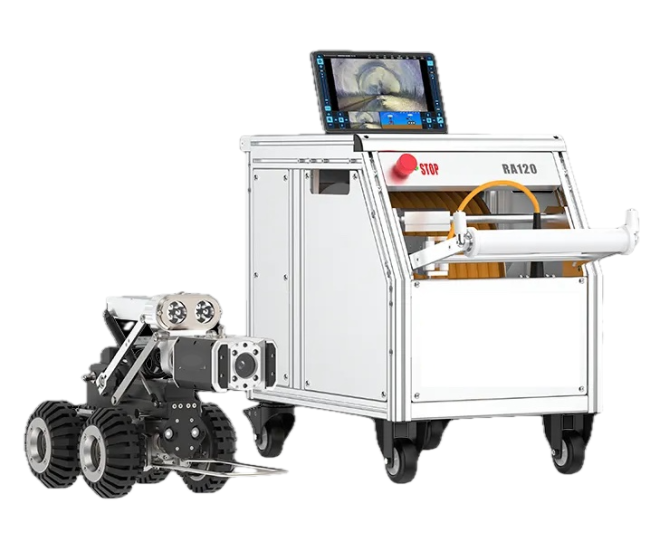

Робот состоит из четырех частей: кроулера, камеры, кабельного барабана и системы управления. Кроулер может оснащаться различными типами объективов (например, поворотными, панорамными или фиксированными) и выполняет команды системы управления, такие как движение, рулевое управление, регулировка скорости и позиционирование камеры. Система управления отображает и записывает отснятый материал в режиме реального времени, а также позволяет операторам добавлять заметки через сенсорный экран.
Ключевые преимущества
- Самоходный робот для обследования труб диаметром от 150 до 800 мм — профессиональная система для обследования канализационных коллекторов, ливневых сетей, промышленных трубопроводов и инженерных коммуникаций без вскрытия труб.
- Кабель длиной до 300 метров на моторизованном барабане с автоматической смоткой/размоткой для диагностики протяженных участков трубопроводов
- HD-камера высокого разрешения с регулируемой светодиодной подсветкой для детального обследования внутренней поверхности трубопровода: прямая камера — 6 светодиодных фонарей, поворотная камера — 4 светодиодных фонаря, камера заднего вида — 2 светодиодных фонаря
- Поворот камеры на 360° и наклон 180° для осмотра стенок, стыков, соединений и труднодоступных участков трубопровода
- Электрический подъемный механизм камеры позволяет регулировать положение объектива относительно оси трубопровода для получения оптимального угла обзора при работе с различными диаметрами труб
- Самоходная платформа с мощным приводом, сменными колесными комплектами 3", 4" и 6" и возможностью преодоления уклонов до 45° обеспечивает стабильное движение и адаптацию робота к различным условиям эксплуатации
- Степень защиты оборудования IP68 обеспечивает надежную работу системы при обследовании влажных участков и сложных условий эксплуатации
- Беспроводное управление через планшет или ноутбук с установленным программным обеспечением обеспечивает удобную работу оператора: управление движением робота, камерой, подъемным механизмом и записью результатов обследования
- Электронный счетчик расстояния, запись фото, видео и комментариев оператора обеспечивают точную привязку результатов диагностики, полную фиксацию обследования и подготовку технической документации
- Модульная конструкция системы позволяет комплектовать оборудование различными типами камер (прямыми, поворотными, заднего вида) и адаптировать комплекс под различные задачи обследования
Технические характеристики
Блок управления
-
Диагональ Мониторапланшет или ноутбук с установленным ПО
-
Меню файловAndroid/Windows
-
Запись Видеоесть
-
Запись Фотоесть
-
Язык Интерфейсарусский
-
Отображение Времени и Даты на Экранеесть
-
Отображение Счетчика Кабеля на Экранеесть
-
Отображение Записи Фото/Видеоесть
-
Функции дистанционного пульта управленияуправление движением тележки (вправо, влево, вперед, назад), управление поворотом камеры, управление подъемным механизмом камеры (вверх, вниз)
-
Управление Вращением Камеры (поворот/наклон/артикуляция)джойстик
-
Клавиатураесть
-
Микрофонесть
-
Питаниеблок питания с литиевым аккумулятором 220В/50Гц, размер 352х187х260 мм, вес 10.2 кг
-
Аккумуляторвремя заряда 2-3 ч, время работы ≈8 ч, ёмкость аккумулятора 1028 Ватт-час, температура зарядки 0℃~45℃, рабочая температура -20℃~60℃
-
Рабочая Температура-10ºC +50ºC
-
Температура Хранения-10ºC +50ºC
-
Допустимая Влажность95%
-
Увеличение изображения(Zoom)10-ти кратный оптический, 12-ти кратный цифровой
-
Инклинометресть
-
Программное Обеспечениепредустановлено

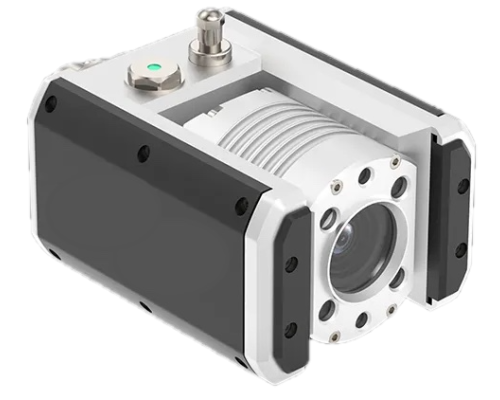

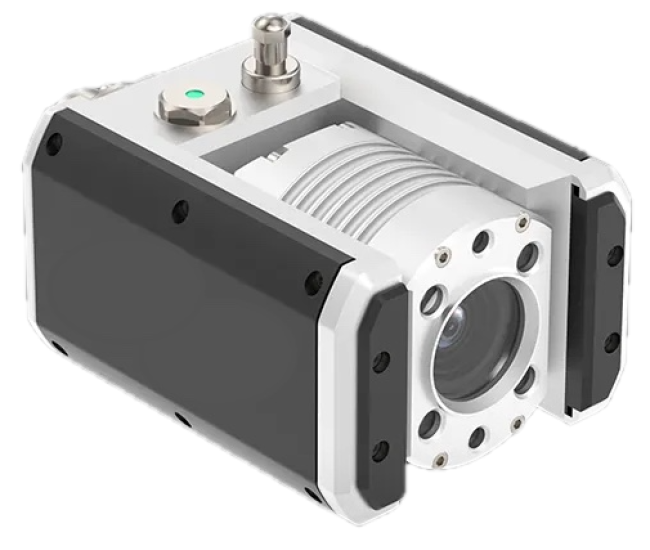

Камера
-
Диаметр камерыпрямая 75 мм, поворотная 105 мм * 88 мм
-
Длина камерыПрямая камера100 ммПоворотная камера171 ммКамера заднего видан/у
-
Направление обзораПрямая камера0ºПоворотная камераповорот камеры по оси 360º, по наклону 180ºКамера заднего вида0º
-
РазрешениеПрямая камерацветная 1/3 ", 2 млн. пикселей (1920 * 1080) CMOS, чувствительность 0.03 LuxПоворотная камерацветная 1/3 ", 2 млн. пикселей (1920 * 1080) CMOS, чувствительность 0.03 LuxКамера заднего видацветная 1/3 ", 2 млн. пикселей (1920 * 1080) CMOS, чувствительность 0.03 Lux
-
Угол ОбзораПрямая камера70ºПоворотная камера70ºКамера заднего вида70º
-
Глубина резкостиПрямая камераот 5 см до 5 метров, приближение(Zoom) 10-ти кратный оптический, 12-ти кратный цифровойПоворотная камераот 5 см до 5 метров, приближение(Zoom) 10-ти кратный оптический, 12-ти кратный цифровойКамера заднего видаот 5 см до 5 метров, приближение(Zoom) 10-ти кратный оптический, 12-ти кратный цифровой
-
Трансмиттервстроенный, 8 KHZ
-
Защитная Линзавысокопрочное закаленное стекло
-
ОсвещениеПрямая камера6 светодиодных фонаря мощностью 3 Ватта каждыйПоворотная камера4 светодиодных фонаря мощностью 3 Ватта каждыйКамера заднего вида2 светодиодных фонаря мощностью 3 Ватта каждый
-
ВлагозащитаIP68, погружение в воду до 10 метров, встроенный датчик давления с индикатором
-
Материал КорпусаПрямая камеракомбинированный металлический корпусПоворотная камеракомбинированный металлический корпусКамера заднего видакомбинированный металлический корпус
-
Вес КамерыПрямая камера0.6 кгПоворотная камера1.9 кгКамера заднего видан/у
Катушка с кабелем/Зонд
-
Диаметр Трубот 150 мм до 800 мм
-
Длина кабеля/Зондаот 120 метров до 300 метров
-
Диаметр кабеля/прутка/зонда7.8 мм
-
Материал сердцевины кабелямягкий кабель с медными жилами
-
Материал оплетки кабеля/прутка/зондаполиуретан
-
Материал Станины Катушкинержавеющая сталь
-
Счетчик Расстояния Отмотанного Кабеляесть
-
Тип Соединения с Камеройштекерный
-
Тип Соединения с Блоком Управлениясоединительный кабель
-
ВлагозащитаIP68 кабель, IP65 катушка
-
Лебедкаесть
-
Укладчик Кабеляесть
-
Наличие Колес на Катушке4
-
Стопор Катушкиесть
-
Габариты Катушки570 мм * 395 мм * 475 мм
-
Вес Катушки47.5 кг с кабелем 120 метров

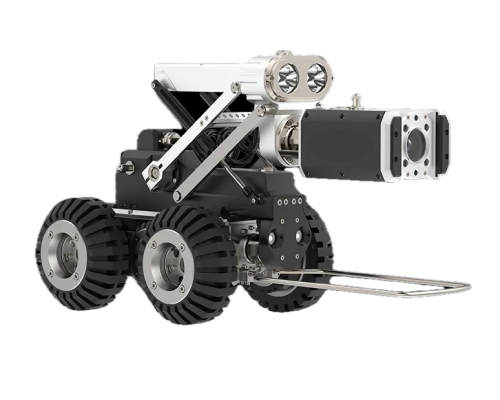

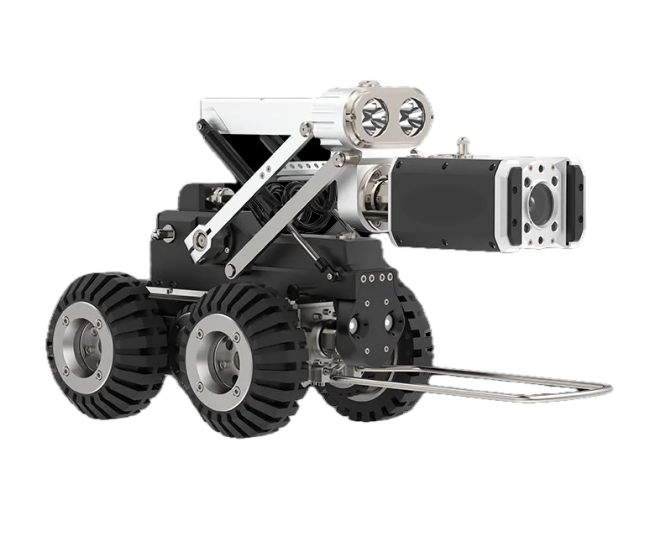

Роботизированная Тележка
-
Главное Преимуществонадежная роботизированная видеодиагностика
-
Тип Системыколёсный кроулер
-
Условия Работысухие и проходимые участки
-
Скорость Движения15 метров в минуту
-
Максимальный Угол движения по уклону45°
-
Количество Двигателей2
-
Лидарнет
-
Лидар и Панораманая Лазерная Камеранет
-
Мощность Двигателя22 Ватт
-
Подъемный Механизм Камерыесть
