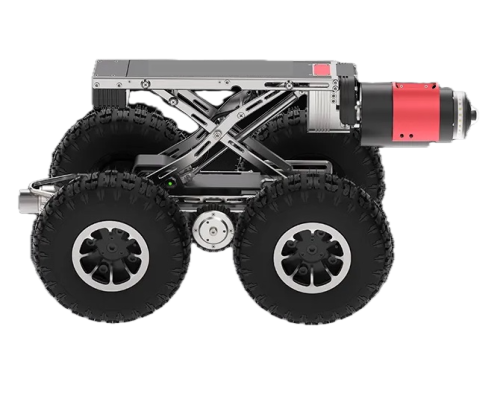

Роботизированная система телеинспекции Кроулер ES5X с лидаром
- ✓ Самоходный робот для труб Ø200–1500 мм
- ✓ Лидар для измерения дефектов и геометрии трубы
- ✓ Дальность обследования до 500 м
- ✓ Поворотная HD-камера 360°
- ✓ Преодоление уклонов до 45°
- ✓ Подъемный механизм камеры
- ✓ Высокая маневренность и скорость до 15 м/мин
- ✓ Комплекты колес для труб различного диаметра

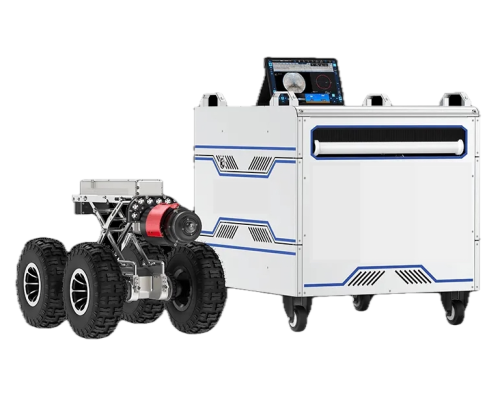

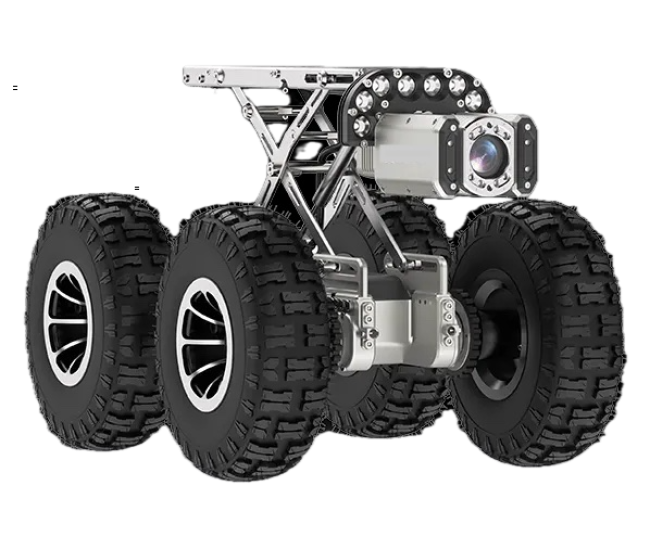

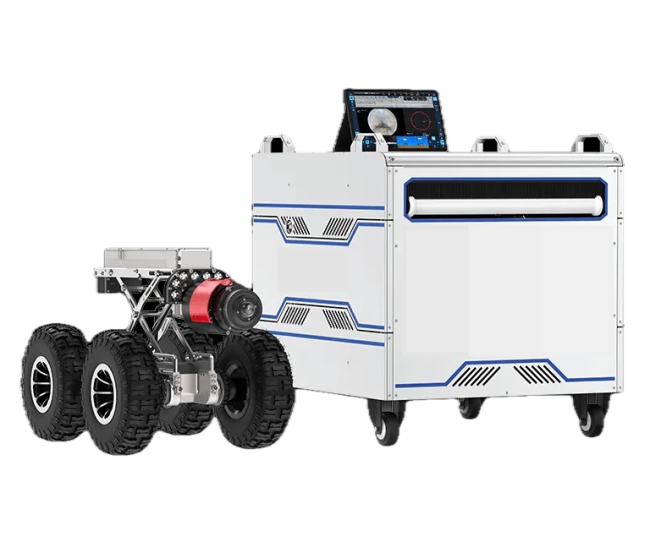

Роботизированная система телеинспекции Кроулер ES5X с лидаром представляет собой высокотехнологичный комплекс для видеодиагностики и обследования трубопроводов от 200 мм до 1500 мм, использующий планшет в качестве основного интерфейса управления. Главный блок управления подключается к компонентам системы по беспроводной связи для отображения и записи диагностического видео в формате HD в реальном времени. Данная система телеинспекции состоит из четырех основных частей: роботизированного кроулера, поворотной видеокамеры, кабельного барабана и центрального пульта. Робот-кроулер несет на себе камеру, подключается к кабелю и точно выполняет команды оператора.
В процессе работы роботизированный комплекс для телеинспекции оперативно реагирует на команды управления, которые включают перемещение робота вперед или назад, повороты, остановку и регулировку скорости движения. Оператор может дистанционно поднимать или опускать подъемник камеры, настраивать яркость светодиодной подсветки, управлять наклоном и поворотом видеокамеры, а также изменять фокус и оптическое увеличение. Дополнительно доступно быстрое переключение между передним и задним модулями обзора. Во время видеоинспекции инженерных сетей комплекс отображает и записывает поступающее видео, фиксирует параметры робота и позволяет мгновенно сохранять фото дефектов труб.
Для расширения функционала робот для обследования труб может быть дополнительно оснащен панорамной лазерной камерой со специальным программным обеспечением. Такая конфигурация позволяет выполнять лазерное сканирование трубопроводов лидаром, получать полные развертки, хроматограммы и профили поперечного сечения. Это обеспечивает наглядную визуализацию и высокоточные измерения деформаций, отложений и размеров дефектов с точностью до миллиметра. На основе собранных данных система также способна формировать и экспортировать полноценную 3D-модель исследованного участка трубопровода.
- Самоходный робот для обследования труб диаметром от 200 до 1500 мм
- Кабель длиной до 500 метров для диагностики протяженных участков с автоматической смоткой/размоткой и синхронизацией
- HD-камера высокого разрешения с мощной светодиодной подсветкой
- Поворот камеры на 360° и наклон для детального осмотра стенок, стыков и соединений
- Высокая проходимость благодаря сменным колесам и мощному приводу
- Лидар для 3D-анализа и измерения геометрии, трехмерное сканирование внутренней поверхности трубопровода, деформаций и повреждений
- Электронный счетчик расстояния для точного определения местоположения дефектов
- Запись фото, видео и комментариев оператора непосредственно во время обследования
- Формирование профессиональных отчетов для эксплуатации, ремонта и проектирования
- Модульная конструкция, позволяющая адаптировать систему под различные условия эксплуатации
Блок управления
-
Диагональ Мониторапланшет или ноутбук с установленным ПО
-
Тип Мониторапланшет/ноутбук
-
Меню файловAndroid/Windows
-
Запись Видеоесть
-
Запись Фотоесть
-
Язык Интерфейсарусский
-
Отображение Счетчика Кабеля на Экранеесть
-
Отображение Записи Фото/Видеоесть
-
Функции дистанционного пульта управленияуправление движением тележки (вправо, влево, вперед, назад), управление поворотом камеры, управление подъемным механизмом камеры (вверх, вниз)
-
Управление Вращением Камеры (поворот/наклон/артикуляция)джойстик
-
Клавиатураесть
-
Микрофонесть
-
Питаниеблок питания с литиевым аккумулятором 220В/50Гц, размер 345х172х246 мм, вес 9.5 кг
-
Аккумуляторвремя заряда 5-6 ч, время работы ≈8 ч, ёмкость аккумулятора 1077 Ватт-час, температура зарядки 0℃~45℃, рабочая температура -20℃~60℃
-
Рабочая Температура-10ºC +50ºC
-
Температура Хранения-10ºC +50ºC
-
Допустимая Влажность95%
-
Увеличение изображения(Zoom)10-ти кратный оптический, 12-ти кратный цифровой
-
Инклинометресть
-
Программное Обеспечениепредустановленное

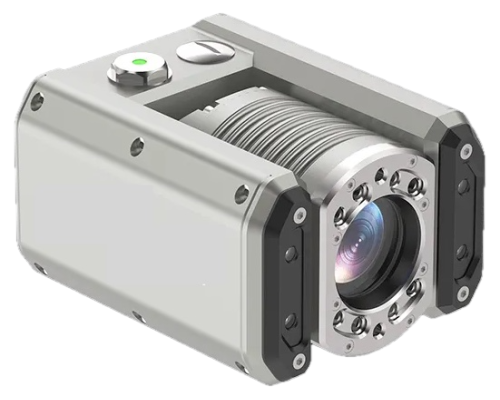

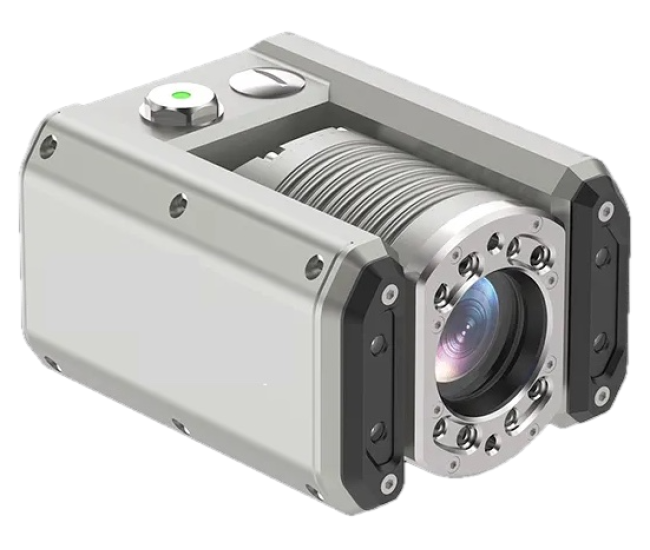

Камера
-
Диаметр камеры105 мм * 74 мм
-
Длина камерыПоворотная камера171 ммКамера заднего видан/у
-
Направление обзораПоворотная камераповорот камеры по оси 360º, по наклону 180ºКамера заднего вида0º
-
РазрешениеПоворотная камерацветная 1/3 ", 2 млн. пикселей (1920 * 1080) CMOS, чувствительность 0.03 LuxКамера заднего видацветная 1/3 ", 2 млн. пикселей (1920 * 1080) CMOS, чувствительность 0.03 Lux
-
Угол ОбзораПоворотная камера70ºКамера заднего вида70º
-
Глубина резкостиПоворотная камераот 5 см до 5 метров, приближение(Zoom) 10-ти кратный оптический, 12-ти кратный цифровойКамера заднего видаот 5 см до 5 метров, приближение(Zoom) 10-ти кратный оптический, 12-ти кратный цифровой
-
Трансмиттервстроенный, 8 KHZ
-
Защитная Линзавысокопрочное закаленное стекло
-
ОсвещениеПоворотная камера12х3 светодиодных фонаря мощностью 3 Ватта каждыйКамера заднего вида2 светодиодных фонаря мощностью 3 Ватта каждый
-
ВлагозащитаIP68, погружение в воду до 10 метров, встроенный датчик давления с индикатором
-
Материал КорпусаПоворотная камеракомбинированный металлический корпусКамера заднего видакомбинированный металлический корпус
-
Вес КамерыПоворотная камера1.8 кгКамера заднего видан/у

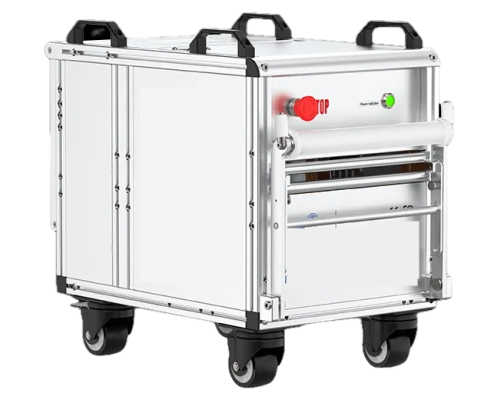

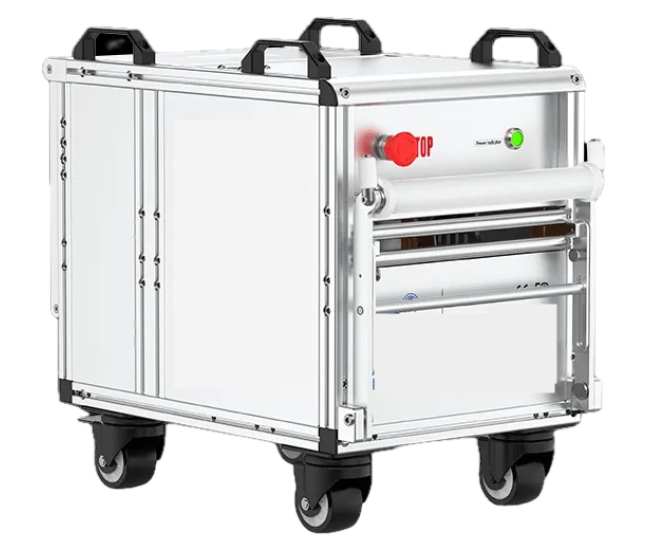

Катушка с кабелем/Зонд
-
Диаметр Трубот 200 мм до 1500 мм
-
Длина кабеля/Зондаот 120 метров до 500 метров
-
Диаметр кабеля/прутка/зонда7.8 мм
-
Материал сердцевины кабелямягкий кабель с медными жилами
-
Материал оплетки кабеля/прутка/зондаполиуретан
-
Материал Станины Катушкинержавеющая сталь
-
Счетчик Расстояния Отмотанного Кабеляесть
-
Тип Соединения с Камеройштекерный
-
Тип Соединения с Блоком Управлениясоединительный кабель
-
ВлагозащитаIP68 кабель, IP65 катушка
-
Лебедкаесть
-
Укладчик Кабеляесть
-
Наличие Колес на Катушке4
-
Стопор Катушкиесть
-
Габариты Катушки570 мм * 395 мм * 475 мм
-
Вес Катушки47.5 кг с кабелем 120 метров

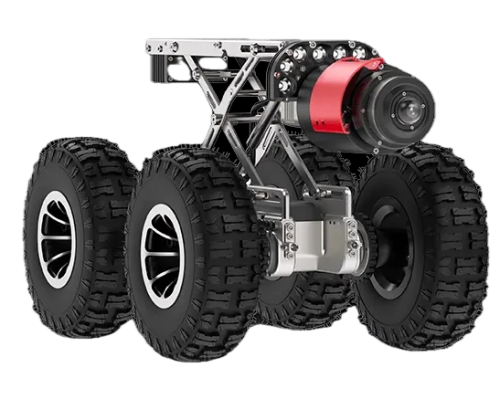

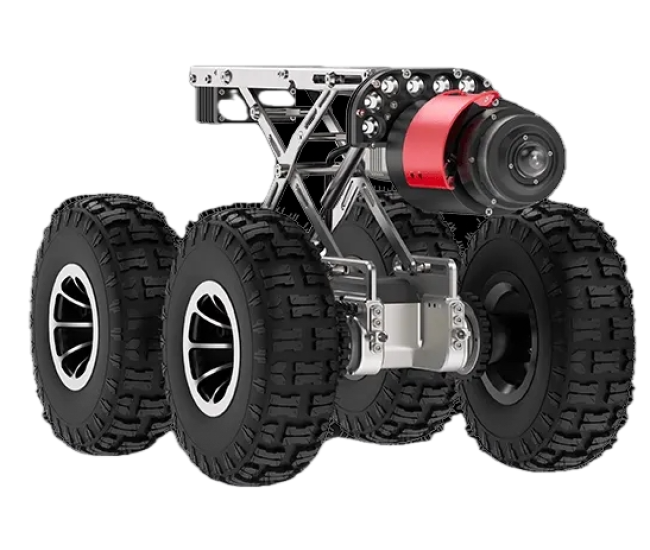

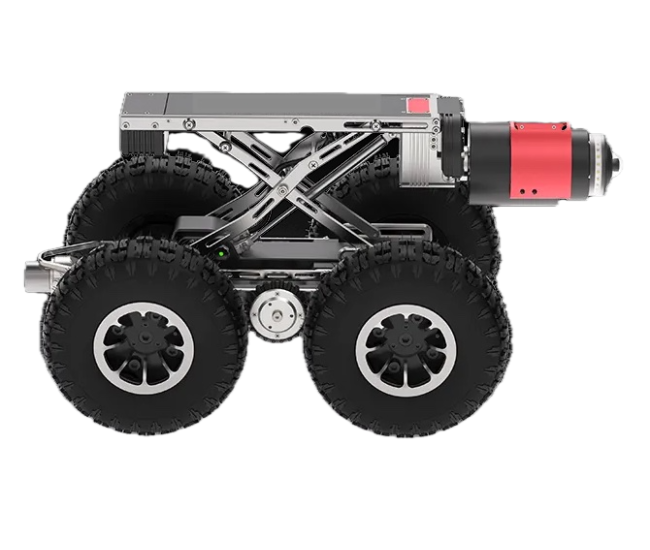

Роботизированная Тележка
-
Главное Преимуществоизмерение геометрии и построение 3D-модели
-
Тип Системыколесный кроулер с лидаром
-
Условия Работытрубы, где нужны измерения и 3D-анализ
-
Скорость Движения15 метров в минуту
-
Максимальный Угол движения по уклону45º
-
Количество Двигателей2
-
Лидаресть
-

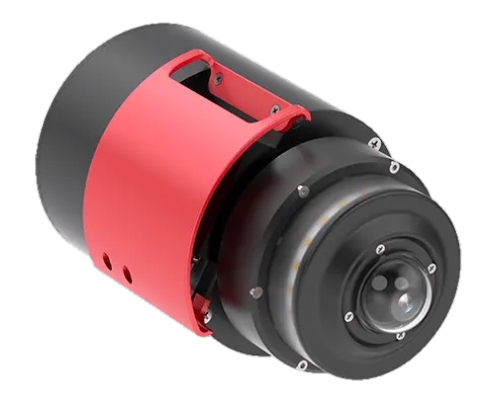

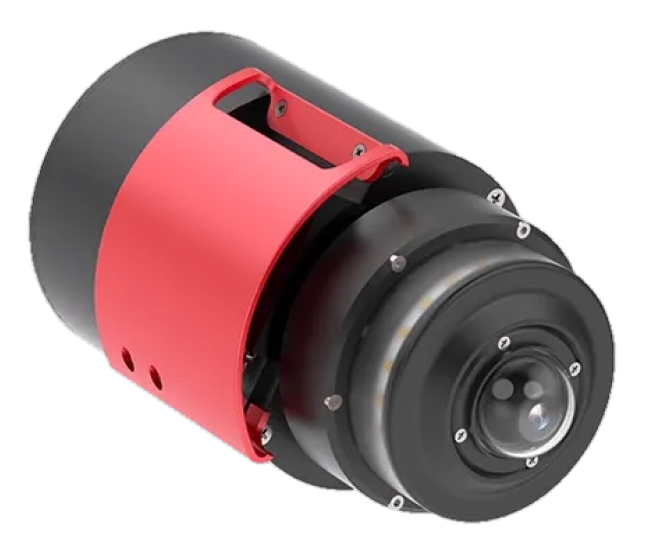

Лидар и Панораманая Лазерная Камераприменяемый диаметр труб — три лазерные модели для диаметров 250–360 мм, 320–1200 мм и 360–1500 мм; система визуализации — КМОП-матрица 1/1.8", 2 Мп, угол обзора 180°×180°; освещение — мощность 8 Вт, плавная регулировка яркости; точность лазера лидара — ±1 мм; класс защиты — IP67; рабочая температура — от -10 °C до 55 °C; вес — 2 кг.
-
Мощность Двигателя90 Ватт
-
Подъемный Механизм Камерыесть, мощность двигателя 30 Ватт
|
Камера | прямая-поворотная, заднего вида-прямого обзора |
|
Поворот камеры/Артикуляция | по оси 360º, по наклону 180º |
|
Трансмиттер | есть |
|
Блок Управления | планшет или ноутбук |
|
Запись Видео | есть |
|
Запись Фото | есть |
|
Катушка с кабелем/Зонд | есть |
|
Колеса на катушке | 4 |
|
Счетчик расстояния | есть |
|
Клавиатура | есть |
|
Соединительные кабели | комплект |
|
Запоминающее устройство | есть |
|
Ключ/Отвертка | набор ключей |
|
Прокладки для камеры | есть |
|
Аккумулятор | есть |
|
Роботизированная тележка | есть |
|
Сменные колеса | 4 комплекта. Прорезиненные колеса диаметром 3 дюйма (6 шт), 6, 8 и 10 дюймов (4 шт. каждый комплект). |
|
Лебедка | есть |
|
Cумка для Аксессуаров и Инструмента | кабельное соединения для быстрого ремонта - 2 шт., фиксирующий камеру винт 1-шт., крюк, роликовый шнек - 1 шт., шнек с роликом для скважины - 1 шт., трос 2 шт., рукоятка для ручной смотки кабеля на катушке - 1 шт., насос 1 - шт., винты М8*20 - 12 шт., М5*35 - 20 шт., М5*10 20 шт., М5*40 - 20 шт., торцевой ключ 4 мм 1 шт., торцевой ключ 6 мм 1 шт., пыльник 4 шт., сетевой кабель 1 шт., интернет кабель 1 шт. |
|
Wifi модуль | встроенный |
|
Лидар | есть |
